В последние годы в информационном пространстве все чаще встречаются такие термины, как «нулевой», «активный» или «пассивный» дом. Так описывают жилье, затраты на содержание которого стремятся к нулю. Но возможно ли такое на самом деле: не тратиться зимой на отопление, самому обеспечивать себя электричеством и прочее? Может, это очередная модная фишка и фантазии маркетологов? Давайте разбираться.
Критерий: Мерой энергоэффективности принято считать удельный расход тепловой энергии на отопление за отопительный период в кВт час/кв.м. Но для дома с круглогодичным проживанием надо бы рассматривать не только отопительный период, но и весь год с учетом затрат энергии на кондиционирование / охлаждение воздуха в жару.
С точки зрения удельного расхода тепловой энергии дома бывают:
- Энергоэффективные — это здания с пониженным потреблением энергии на отопление. Насколько пониженным? Есть классификация зданий согласно СНиП «Тепловая защита зданий». Здание с классом энергоэффективности выше определенного считается энергоэффективным.
- Пассивные — здания, у которых ежегодный удельный расход энергии на отопление не превышает 15 кВт час/кв.м.
- С ультранизким потреблением энергии на отопление — здания, которые за год расходуют на отопление 16–35 кВт час/кв.м.
- Активные — это здания с различным уровнем энергоэффективности, но с повышенным комфортом благодаря автоматическому управлению микроклиматом с помощью системы «Умный дом» и максимальному использованию энергии из возобновляемых источников (ветер, энергия Земли и Солнца). Есть примеры активных домов, которые вырабатывают энергии больше, чем потребляют. Излишки можно даже продавать.
- С нулевым энергобалансом — это здания, общее энергопотребление которых равно нулю в результате компенсации потерь за счет использования возобновляемых источников энергии.
- С положительным энергобалансом — здания, которые вырабатывают больше энергии, чем потребляют.
Факт: В обиходе мы пользуемся не совсем корректным термином «энергосберегающие дома», хотя по сути сохраняют энергию только здания с положительным энергобалансом. Остальные — разумно расходуют.
В середине 1990-х в немецком городе Дармштадт был основан Институт пассивного дома. Его экспертам принадлежат основные разработки в сфере строительства энергоэффективных зданий. Они же определили и стандарт, согласно которому теплопотери на таких объектах не должны превышать 15–25 кВт час на 1 кв.м отапливаемой площади в год. Например, для обычного кирпичного дома нормой считается 200–300 кВт в час на «квадрат».
Добиться показателей энергоэффективного дома одним лишь качеством теплоизоляции невозможно. Пассивный дом отличается от обычного всем: особые требования предъявляются к его конструктивным особенностям, качеству окон и дверей, инженерному оснащению. Например, вместо традиционных источников энергоснабжения предлагается использовать альтернативные: солнечные батареи или же системы, которые черпают тепло из недр земли. Есть немало экспериментальных проектов, в которых эти идеи в той или иной степени реализованы.
1. Надежная теплоизоляция
Хорошо теплоизолированная оболочка здания сохраняет тепло зимой и приятную прохладу летом.
2. Особое внимание — окнам
Окна для энергоэффективного дома должны соответствовать двум условиям. Во-первых, это максимально высокое сопротивление теплопередаче. Такое возможно при использовании низкоэмиссионных стекол, «теплых» дистанционных рамок и заполнении межстекольного пространства в стеклопакетах инертными газами (аргон и криптон), применении многокамерных ПВХ-профилей.
Во-вторых, грамотное расположение. Поскольку окна являются каналами как потерь тепла, так и поступления, рекомендуется ставить их на южном фасаде здания, а на северном свести площадь остекления к минимуму. Посмотрите на схему выше: именно так должен падать свет в пассивном доме.
Системы вентиляции в пассивном доме обеспечивают энергоэффективность благодаря рекуперации тепла.
4. Воздухонепроницаемость
Пассивные дома проектируются герметичными, чтобы исключить фильтрацию воздуха через наружную оболочку. Это позволяет увеличить энергоэффективность и минимизировать сквозняки и повреждения ограждающих конструкций из-за излишней влаги.
Да, про «дыхание дерева» в плане вентиляции в таких домах лучше забыть.
5. Проектирование без тепловых мостов
Предотвращение тепловых мостов, слабых мест в оболочке здания способствует равномерному распределению температуры, исключает разрушения из-за влаги и улучшает энергоэффективность.
Все пять принципов можно измерить количественно, и часто эти цифры в несколько раз превосходят требования современных норм для массового строительства.
Другой хороший вариант для энергоэффективного дома — возвести его в форме куба. Отсутствие наружных углов и выступов на фасаде позволяет минимизировать теплопотери даже в условиях сурового климата.
О ПРОЕКТЕ С ФОТО…
В гостях: Деревянный дом-шар под Зеленоградом
«Разуклонку кровли мы не делали, — рассказывает хозяин дома, — зато крышу сделали с заниженным парапетом, образующим углубление 40 см при норме в метр. Поэтому, несмотря на двух с половиной метровые сугробы вокруг дома, ветер выдувает снег с плоской крыши. В результате плиты перекрытия не перегружаются снегом». Кровля дома хорошо утеплена: кровельный пирог состоит из слоя пароизоляции, утеплителя (экструдированного полистирола толщиной 200 мм) и гидроизоляции из полимерной мембраны
О ПРОЕКТЕ С ФОТО…
Личный опыт: Энергоэффективный дом в Новосибирске
О ПРОЕКТЕ С ФОТО...
В гостях: Экодом в центре Новой Москвы взамен квартиры
О ПРОЕКТЕ С ФОТО...
В гостях: Стеклянный дом на краю обрыва в Подрезково
Чаще всего энергосберегающие технологии используют в частных домах. А можно ли сделать пассивным многоэтажный жилой дом? Да, можно. Но сразу оговоримся: смысл есть только для тех, кто платит за тепло «по индивидуальному счетчику» и понимает цену экономии. Если в вашей квитанции отопление рассчитывается по нормативам — нет смысла даже поднимать вопрос на собрании собственников.
Во что выльется переделка обычного дома в энергоэффективный? Чтобы понять, с чем именно придется бороться, давайте разберемся с потерями. Куда именно расходуется тепло из обычного многоэтажного жилого дом?
Автор схемы теплопотерь и теплопоступлений на фото выше — заведующий кафедрой «Городское строительство и хозяйство» одного из сибирских вузов, строительный эксперт. На примере конкретного жилого дома он показывает, сколько тепла теряется через окна и стены, сколько (почти половина общих потерь) — на подогреве вентиляционного воздуха в нормативном объеме, каковы солнечные и бытовые теплопоступления (в сумме они компенсируют потери через стены). Дом построен по нормам второго этапа по энергосбережению в соответствии с градусо-сутками отопительного периода (ГСОП) Омска. Горячее водоснабжение и потребление электроэнергии здесь не учтены.

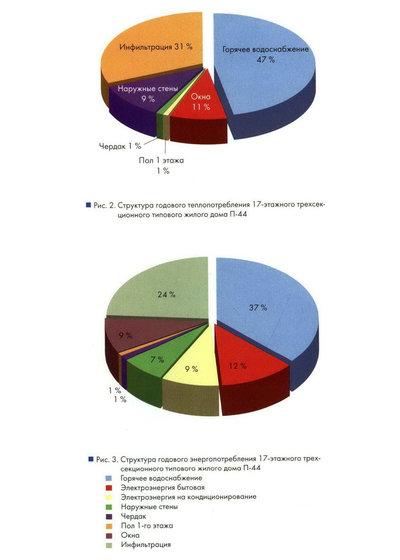

Здесь изображена структура тепловых и энергетических потерь современного серийного жилого дома П-44. После повышения уровня сопротивления теплопередаче стен до 3–4 кв.м град/Вт и окон до 0,5–0,6 кв.м град/Вт основной ресурс энергосбережения связан не с дальнейшим утеплением оболочки здания, а с инженерными системами — вентиляции и горячего водоснабжения. Речь идет об утилизации тепла вытяжного воздуха и канализационных стоков.
Получается, даже типовая многоэтажка может приблизиться к пассивному дому. Достаточно просто снизить теплопотери. Как это сделать?
Снижение теплопотерь за счет вентиляции
Есть заблуждение: дескать, снизить вентиляционные тепловые потери можно только за счет теплообмена между приточным и удаляемым воздухом с помощью пластинчатых или роторных рекуператоров. Это не так.
Существует адаптивная вентиляция по реальной потребности, где эффект экономии построен на том, что реально жилые помещения заселены далеко не всегда (люди уходят на работу, дети в школу и т.д.). В пустующих помещениях можно снизить расчетный воздухообмен в разы — без ущерба для качества воздуха.
Делается это автоматически при постоянном мониторинге индикаторов присутствия людей в помещении (концентрация углекислого газа, летучих органических соединений, паров воды, ИК-излучения от людей). Так можно добиться экономии 30–50% тепла, уходящего в вытяжку. Правда, оставшийся воздух уйдет в атмосферу, будучи комнатной температуры.

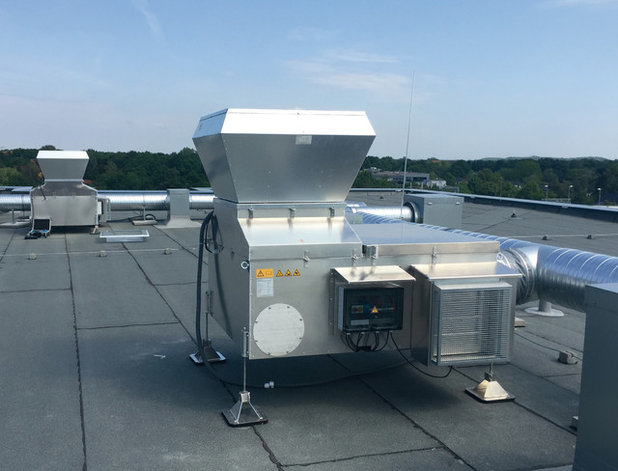

КПД теплообменника системы DXR составляет 82%, а расход воздуха снижается до 50% (учет заселенности помещений). Суммарный эффект по энергосбережению достигает 92%.
Из отапливаемого обитаемого дома много тепла теряется не только с удаляемым грязным воздухом, но и с удаляемой теплой водой (после принятия душа, мытья посуды и т.д.). В концепции пассивного дома возврат тепла от этих стоков тоже очень важен. На рисунке — пример, как это можно сделать.
Вместо выводов
Есть множество мнений, экспертов в том числе, что создание пассивного дома по немецкому образцу в России невозможно или крайне затруднительно по разным причинам (финансовым в том числе). Но это совершенно не отменяет возможности применения различных энергосберегающих технологий для снижения эксплуатационных затрат на отопление зданий. А в том, что уменьшить теплопотери вполне реально даже в суровых условиях Сибири, мы уже убедились.
ВАША ОЧЕРЕДЬ…
Как вы думаете, выгодно ли строить энергоэффективный дом в условиях средней полосы или холодного климата? Какие строительные материалы лучше использовать?
