В предыдущих публикациях мы обсудили, что необходимо сделать, чтобы организовать приток свежего воздуха в жилище, а также его беспрепятственное движение к вытяжным стоякам вентиляции. Теперь настало время обсудить, как заставить эту самую вытяжку эффективно работать.
Изначально в жилых домах использовалась схема вентиляции с индивидуальными каналами. От каждой вытяжной решетки до чердака дома прокладывались вертикальные каналы, которые впадали в расположенный на чердаке «горизонтальный» воздуховод. И уже этот канал соединяли с вытяжной вентиляционной шахтой, увенчанной трубой на крыше дома.
С ростом этажности возводимых зданий эту схему «усовершенствовали» — через каждые 4-5 этажей выходящие из квартир вертикальные каналы стали связывать горизонтальным, а затем воздух из каждой такой «связки» по одному вертикальному каналу направляли на чердак, а затем в шахту.
Уходящий воздух поступает сначала в канал-«спутник». В «ствол» он попадает не сразу, а, по соображениям пожарной безопасности, только в межэтажном перекрытии над следующим этажом или даже двумя этажами выше. Из-за этого схема системы вентиляции похожа на «елочку» — так ее часто и называют. «Елочка» компактнее системы с индивидуальными каналами и следовательно «съедает» меньше полезной площади.
Проще говоря, чем холоднее на улице и чем больше расстояние от вентиляционной решетки в конкретной квартире до устья системы, тем тяга больше. Именно это и определяет два основных недостатка пассивной системы. Первый: на нижних этажах тяга всегда больше, на верхних — меньше, а на двух последних этажах она почти отсутствует. Чтобы уменьшить этот эффект, воздух с последних этажей в некоторых проектах многоэтажных домов выводится по индивидуальным каналам с вентиляторами. Второй недостаток: чем выше температура на улице, тем меньше тяга, а при очень жаркой погоде она может исчезнуть совсем.
Возможны и другие проблемы. Например, если с нижних этажей воздуха поступает больше, чем в состоянии пропустить вентиляционная шахта или канал, то они просто «забиваются» этим воздухом. В итоге тяга на верхних этажах может полностью исчезнуть.
ЧИТАЙТЕ ТАКЖЕ…
Как устроена естественная вентиляция: учим матчасть
Система вентиляции частного дома в России часто устроена по образу и подобию городских многоэтажек. Архитекторы размещают «высасывающие» вентиляционные стояки в кухнях и санузлах. Однако они часто забывают про беды двух последних этажей.
Меж тем естественная вентиляция частного дома часто имеет те же проблемы: расстояние от самого низко расположенного входного отверстия до среза вытяжной трубы не превышает 5-6 м. В этой «трубе» просто не возникает необходимой тяги, и потому система работает плохо. Точно так же в определенных условиях происходит «опрокидывание» циркуляции, и вытяжная труба начинает втягивать воздух с улицы.
С такой проблемой мне доводилось сталкиваться в работе неоднократно. Если на первом этаже есть два вытяжных канала длиной 5-6 м, один их которых в кухне, а второй в санузле, то на втором этаже такой канал часто один — в санузле. И длина у него в лучшем случае 1,5-2,5 м. Соответственно, вентиляция коттеджа не справляется с возложенной на нее миссией воздухообмена.
ЧИТАЙТЕ ТАКЖЕ…
Архитектура: Вентиляция каркасного дома или как дышится в термосе
Заставить естественную вытяжку работать можно несколькими способами. Первый — установить вентиляторы в устье вентканалов, расположенных в кухне и санузлах. Второй — приобрести и установить специальное мультизональное вытяжное устройство, которое будет забирать воздух сразу из нескольких помещений и «выталкивать» его в существующий вентканал. Третий — снабдить оголовок каждой вентиляционной трубы кровельным вентилятором. Рассмотрим оборудование, которое позволит реализовать каждый из этих способов.
Установка вытяжных вентиляторов — самый простой и малозатратный, но не самый эффективный способ решить проблему вытяжки. Обычно специалисты советуют отдавать предпочтение малошумным моделям известных производителей, с низким энергопотреблением и достаточной мощностью для ваших условий. Хорошо, если они будут оснащены обратным клапаном — он защитит от «опрокидывания» системы и «подсоса» воздуха от соседей.
Совсем замечательно, если такой вентилятор будет оборудован датчиком влажности, движения или присутствия, что позволит ему работать в двух режимах: на максимум — когда в помещении находятся люди; на минимум — когда никого нет. Имейте ввиду: не все модели, применимые в ванной комнате или санузле, годятся для кухни, поскольку там в воздухе могут содержаться пары жиров и масел.
Компания Systemair (Швеция) предлагает вытяжные вентиляторы для ванных комнат серий BF и CBF с корпусами из пластика ABS (на фото). Отличия состоят в том, что вентилятор BF оснащен ручкой регулировки в нижней части аппарата, а CBF имеет пружинный обратный клапан. И те, и другие предлагаются в трех модификациях: S — стандартная модель с включением/выключением от внешнего выключателя или выключателя освещения; Т — модель со встроенным временным реле; TH — модель с таймером и встроенным датчиком влажности, по которому вентилятор включается/выключается автоматически. Расход воздуха в зависимости от выбранной модели может колебаться в диапазоне от 68,8 до 231 куб.м/ч.

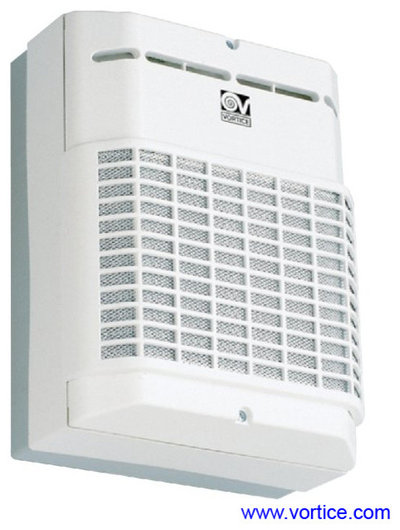

Вытяжные вентиляторы для кухни отличаются от остальных наличием сменного или моющегося фильтра, который улавливает «жирные» пары и прочие специфические загрязнения.
разработаны специально для удаления из помещения кухни влажного воздуха с примесями жира и дыма. Особенностью
конструкции является то, что вытяжки легко разбираются.
ЧИТАЙТЕ ТАКЖЕ…
Хочу-могу: Микроизменения на кухне, которые требуют разрешения
Отличительная особенность мультизональных вентиляторов — наличие нескольких входов с патрубками и одного выхода. Выходное отверстие с помощью воздуховода подсоединяется к каналу естественной вытяжки. Ко входным отверстиям так же монтируются гибкие воздуховоды диаметром 100 или 125 мм, которые прокладываются в кухню, санузел, ванную и т.п. и подсоединяются к заборным решеткам. Предназначены такие вентиляторы исключительно для использования в жилых зданиях и рассчитаны на постоянную работу. Они способны автоматически переключаться с режима малой (заданной) производительности, в котором работают постоянно, на максимальную мощность. Некоторые модели могут усиливать тягу из одного выбранного канала. Монтируют многоканальные вентиляторы часто в подпотолочных нишах, стенных или сантехнических шкафах или даже в кухонных шкафчиках. Модели больших размеров, как правило, устанавливаются в подсобных помещениях или на чердаке.
Сегодня на рынке мультизональные вытяжные вентиляторы предлагают компании Aereco, Soler&Palau, Systemair, Vortice, Fresh и другие.
На фото: многофункциональное вытяжное устройство с гигрорегулированием, датчиком присутствия, выключателем, датчиками CO2, VOC, а также пультом ДУ, BXC

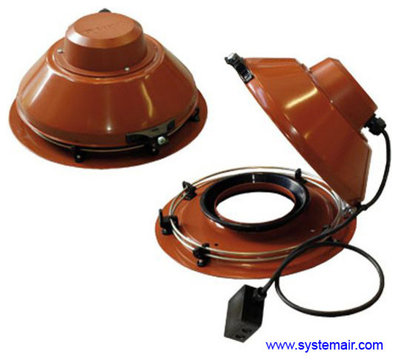

Владельцы частных домов имеют возможность установить вентилятор на каждый из вытяжных каналов. Разновидностей таких вентиляторов сегодня можно найти две: дефлекторы и крышные вентиляторы.
Дефлекторы — это специальные аэродинамические устройства, которые призваны увеличить тягу воздуха из вентиляционного канала. Дефлектор рассекает воздушный поток, образуя над трубой область низкого давления (разрежения), что и создает эффективную тягу. Кроме того, он заменяет зонт, защищая вытяжную шахту от осадков.
Есть немало устройств разного типа: дефлектор ЦАГИ, тарельчатый открытый Astato, дефлектор Волпера, дефлектор Григоровича, дефлектор-звезда, Н-образный дефлектор и другие.
Рассмотрим несколько моделей, предназначенных именно для улучшения работы систем естественной вентиляции.
